主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量，也可对抗燃油进行电阻率测量，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。
绝缘油作为电力变压器、互感器、油断路器、套管等电气设备中重要的液体绝缘介质，其绝缘性能必然的联系到电力设备能否安全稳定运行。在长期运行过程中，绝缘油会因温度、水分、氧气、电场以及杂质等因素的影响而发生老化，导致介质损耗因数增大、直流电阻率下降，绝缘性能逐渐劣化。及时、准确地掌握绝缘油的介质损耗因数与直流电阻率指标，是开展设备状态检修、预防绝缘故障的一项基础性工作，也是油务监督和绝缘化验的重要内容。

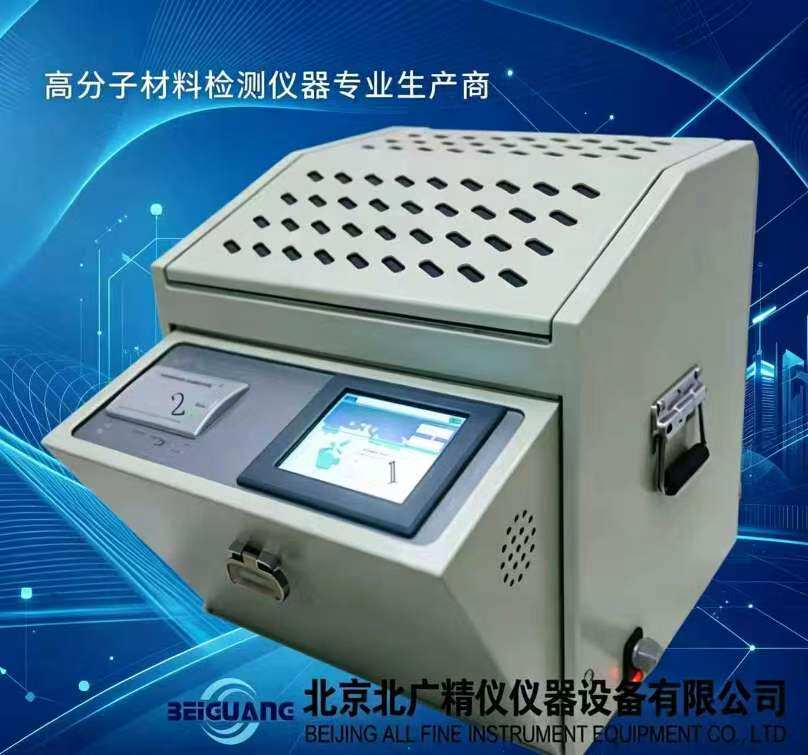

绝缘油介损电阻率综合测试仪GDAT-C1正是面向这一需求研制的专用检验测试仪器，大多数都用在绝缘油等液体绝缘介质的介质损耗因数和直流电阻率测量。该仪器采用一体化结构，将介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件集成于同一台设备之中，整体结构紧密相连，便于实验室使用与现场携带。仪器内部采用全数字技术，测试过程全部实现智能自动化，配合大屏幕液晶触控显示器和全中文菜单，操作人员无需经过复杂的专业培训即可熟练使用，测试结果能自动存储并打印输出，为电力设备正常运行维护、油务化验和绝缘监督工作提供了便利的检测手段。
本文以绝缘油介损电阻率综合测试仪GDAT-C1为对象，围绕其设计依据、结构组成、工作原理、基本功能、性能参数、使用条件、操作方法、应用领域以及维护要点等内容展开介绍，供相关技术人员在设备选型、使用与维护时参考。
从设备管理与状态检修的角度看，绝缘油介质损耗因数和直流电阻率的测量，能够及时有效地发现绝缘油在运行中的性能变化，为设备要不要换油、滤油或检修提供数据参考，有助于延长设备常规使用的寿命、减少非计划停运。此类检验测试仪器在电力设备的日常监督中发挥着重要的支撑作用。
绝缘油介损电阻率综合测试仪GDAT-C1的设计制造遵循国家标准GB/T 5654-2007《液体在允许电压下不导电的材料 相对电容率、介质损耗因数和直流电阻率的测量》。该标准对液体在允许电压下不导电的材料的相对电容率、介质损耗因数以及直流电阻率的测量方法、测量条件和技术方面的要求作出了明确规定，是开展绝缘油介损与电阻率检测的规范性依据。
依据该标准，仪器在油杯结构、电极布置、温度控制、测量电路以及数据处理等环节进行了针对性设计，使测量过程与标准方法保持良好的一致性，测量结果具有较高的参考价值。在电力行业实践中，绝缘油相关检测还会结合运行设备的技术方面的要求选取相应的试验项目和试验条件。使用单位在开展检测时，可依据适用标准和规程，结合被测样品的类型与检验测试目的，合理确定试验温度、试验电压等条件，以获得科学可靠的检测结果。
采用统一、规范的标准作为设计按照，不仅有助于保证不同实验室、不同批次检测结果之间的可比性，也为绝缘油的质量评价和设备的绝缘监督提供了共同的技术基础。
除测量方法标准外，不同用途的绝缘油还有相应的质量指标要求。检测工作员将仪器测得的数据与相关质量发展要求相对照，即可判断油样是不是满足使用条件，这是仪器在油务监督中发挥作用的直接体现。
绝缘油介损电阻率综合测试仪GDAT-C1采用一体化结构设计，将完成介损与电阻率测量所需的核心部件集成于同一机体内，主要组成部分如下。
其一是测量油杯。油杯采用符合国家标准GB/T 5654-2007要求的三电极式结构，极间间距为2毫米，通过合理的电极布置有效消除杂散电容及泄漏电流对介损测试结果的影响，从源头上保证测量数据的准确性。
其二是温控系统。仪器采用中频感应加热方式，配合PID控温算法，对油杯温度进行精确控制。中频感应加热具有油杯与加热体非接触、加热均匀、升温速度快、控制方便等特点，能够使温度稳定控制在预设温度误差范围以内，满足多种试验温度下的测量要求。
其三是测量电路。仪器内部集成了介损测试电桥、标准电容器、高阻计以及交直流试验电源等核心部件。其中，内部标准电容器采用SF6充气三点极式电容，其电容值与介质损耗不随环境和温度和湿度的变化而改变，来保证仪器在经常使用后仍能保持稳定的测量精度。
其四是控制与显示部分。仪器以高速处理平台为核心，配备大屏幕TFT纯彩液晶触控显示器，采用全中文菜单界面，操作直观便捷。仪器自带实时时钟，测试日期和时间可随测试结果一同保存、显示和打印，便于检验测试的数据的追溯与管理。
整机各部件通过机内信号链路协同工作，测量数据统一由处理平台汇集、运算和输出，减少了外部连线的环节，也降低了接线错误带来的风险，使仪器在实验室和现场环境中的使用都更加可靠和方便。
绝缘油介损电阻率综合测试仪GDAT-C1的工作原理可以概括为：在规定的温度和电压条件下，分别对绝缘油样品的介质损耗因数和直流电阻率进行测量。
在介质损耗因数测量方面，仪器通过交流试验电源向油杯中的油样施加规定频率和电压的交流电场，由介损测试电桥与标准电容器相互配合，测量油样在交流电场作用下的介质损耗因数。测量过程中，温度由温控系统稳定控制在预设值附近，以保证不同样品测量条件的一致性。
在直流电阻率测量方面，仪器通过直流高压源向油样施加规定的直流电压，利用高阻计测量流过油样的微小泄漏电流，再根据测量结果推算油样的直流电阻率。
仪器采用全数字技术，将模拟测量信号经模数转换后交由处理平台运算和处理，实现测量结果的数字化显示、存储与打印。交流试验电源采用AC-DC-AC转换方式，能够有很大成效避免市电电压及频率波动对介损测试准确性的影响，即使在发电机供电等电源条件不够稳定的场合，仪器也能正常稳定地运行。
通过上述测量与处理流程，仪器能够在一台设备上同时或分别完成介质损耗因数与直流电阻率的测定，并在显示屏上直观呈现测量结果，操作人员可根据自身的需求保存或打印数据，实现检验测试过程的信息化与便捷化。
介质损耗因数是衡量绝缘油介质在交流电场作用下能量损耗程度的重要指标，其数值大小与油中的极性杂质、水分、老化产物等因素密切相关。当绝缘油发生老化、受潮或混入杂质后，介质损耗因数往往明显增大，因此该指标被大范围的使用在判断绝缘油的劣化程度，是变压器油等液体在允许电压下不导电的材料日常检验的重要项目。
在测量介质损耗因数时，仪器将油样置于三电极油杯中，在设定温度和电压条件下施加交流电场，经过测量油样的等效电容与等效电阻，计算得到介质损耗因数。仪器在该项目的测量范围覆盖0.00001至100，能够很好的满足不同老化程度和污染程度绝缘油的检测需求。
需要强调的是，介质损耗因数对试验温度十分敏感，温度的变化会引起测量结果发生明显改变。因此，测量时应当将油样温度稳定控制在规定值附近，并保持充足的稳定时间，以保证结果的可比性与参考价值。
从物理意义上讲，介质损耗因数反映的是电介质在交变电场中因极化滞后和导电损耗而消耗能量的程度。对于绝缘油而言，这一指标既与油本身的化学组成有关，也与油中的水分、酸值、杂质颗粒和老化产物等因素相关，因此能够较为综合地反映绝缘油的运作时的状态，在油质监督中受到普遍重视。
直流电阻率反映绝缘油在直流电场下阻止电流通过的能力，是评价绝缘油绝缘性能的另一项重要指标。绝缘油在运行中若发生受潮、劣化或混入导电性杂质，其直流电阻率会显而易见地下降，绝缘性能随之减弱，进而可能威胁设备的安全运行。
在测量直流电阻率时，仪器通过直流高压源向油样施加规定的直流电压，由高阻计测量通过油样的微小电流，据此计算油样的直流电阻率。仪器的测量范围覆盖2.5MΩm至20TΩm，能适应不同洁净程度的绝缘油样品。
直流电阻率同样受温度条件影响较大，温度升高时油样的电阻率一般会发生变化。为保证测量结果的准确性，测量过程中应当通过温控系统将油样温度稳定在规定值附近，使不同样品、不同批次的测量结果具备可比性。
绝缘油在出厂和使用过程中，其直流电阻率会受到含水量、溶解气体、金属离子等微量杂质的影响。测量直流电阻率时，仪器的直流高压源与高阻计需要具备足够的测量动态范围，以适应从洁净新油到劣化运行油的宽范围样品，保证不同状态下都能获得有效的测量结果。
为便于使用单位更好地理解上述性能参数，下面对其中的部分指标作简要说明。电源电压为AC 220V正负10%，电源频率为50Hz或60Hz正负1%，说明仪器可在常见的市电条件下正常工作，同时兼顾了50Hz与60Hz两种电源频率的应用场合。
在测量范围方面，电容量测量范围为5pF至200pF，相对电容率测量范围为1.000至30.000，介质损耗因数测量范围为0.00001至100，直流电阻率测量范围为2.5MΩm至20TΩm，覆盖了绝缘油常规检测所需的主要量程，能够适应不一样状态的油样。
在测量精度方面，电容量精度为正负(1%读数加0.5pF)，相对电容率精度为正负1%读数，介质损耗因数精度为正负(1%读数加0.0001)，直流电阻率精度为正负10%读数。较高的测量精度有助于发现绝缘油绝缘性能的细微变化，为状态判断提供可靠的数据支持。
在分辨率方面，电容量分辨率为0.01pF，相对电容率分辨率为0.001，介质损耗因数分辨率为0.00001，较高的分辨率保证了细小变化的可辨识度。测温范围为0至120摄氏度，温度测量误差为正负0.5摄氏度，交流试验电压为200至2200伏连续可调，频率为50Hz，直流试验电压为0至500伏连续可调，为开展不同条件下的试验提供了便利。
仪器功耗为100W，外型尺寸为450毫米乘410毫米乘320毫米，总重量为25千克，整机体积适中，便于运输和现场布置。
需要说明的是，各项精度指标是在标准条件下、按规定的测量方法得出的，实际测量结果还会受到油样状态、试验温度、电极清洁程度等因素的影响。使用单位在判定数据时，应当结合试验条件和设备历史数据进行综合分析，而不宜仅凭单次测量值作出判断。
绝缘油介损电阻率综合测试仪GDAT-C1对使用环境有一定要求。按照设备技术要求，环境温度应保持在0摄氏度至40摄氏度范围内，相对湿度应小于75%。在上述环境条件下，仪器能够稳定运行，并保证测量结果的可靠性。
使用单位在安排试验场所时，应注意保持环境通风良好，避免将仪器长期置于高温、高湿或阳光直射的环境中。同时，试验现场应远离强烈的电磁干扰源，以保证测量电路工作在稳定状态。
在正式开展批量检测前，建议先对环境条件进行确认，必要时对仪器进行通电预热和空电极杯校准，确保仪器处于正常的工作状态，再投入样品测量，以利于获得稳定的数据。
绝缘油介损电阻率综合测试仪GDAT-C1的操作较为简便，一般可按以下步骤进行。使用前，首先应检查仪器及附件是否完好，确认电源连接正确可靠，并准备好需要检测的绝缘油样品。
测试前，应根据试验要求设置相应的试验参数，包括试验温度、交流电压或直流电压等。仪器配备的大屏幕触控显示器与全中文菜单使参数设置直观方便。参数设置完成后，将油样装入三电极油杯，接通加热，待温度稳定到设定值后，仪器即可自动完成介质损耗因数或直流电阻率的测量。
测量结束后，仪器自动保存测试结果，并可打印输出，方便记录和存档。试验完成后，应对油杯进行清洗，保持电极清洁，以便下次使用。
在操作过程中，操作人员应注意遵守安全规程，在接通高压试验前确认回路连接正确、人员处于安全区域。仪器设有保护功能，当出现过压、过流或高压短路等情况时会自动切断高压并发出警告，但操作人员仍应养成规范操作、谨慎作业的习惯，确保人身与设备安全。
绝缘油介损电阻率综合测试仪GDAT-C1可广泛应用于电力、石油、化工、科研等领域的绝缘油检测工作。在电力行业，变压器、互感器等充油设备的新油验收、运行油定期检验以及设备故障分析中，都需要测量绝缘油的介质损耗因数和直流电阻率，仪器可为这些工作提供必要的检测手段。
在石油化工领域，对润滑油、变压器油等液体油品的绝缘性能检测同样需要上述指标。在科研与教学环节，该仪器也常用于液体绝缘材料相关试验的教学演示与研究测试。
总体而言，凡是需要掌握液体绝缘介质介损与电阻率指标的单位和场所，都可结合自身需要配置此类仪器，以支撑日常的质量监督与状态评估工作。
从行业趋势看，随着电力设备状态检修和数字化油务管理的推进，对绝缘油介损与电阻率等关键指标的检测需求持续增长，此类仪器的应用范围也在不断拓展，成为油务化验室和现场运维单位常用的基础检测设备。
与传统分散式、人工操作较多的测试方式相比，绝缘油介损电阻率综合测试仪GDAT-C1在多个方面体现出明显优势。
在集成度方面，仪器将油杯、温控、测量、电源、显示等部分集成于一体，减少了多台设备配套使用的繁琐，简化了试验前的准备工作，提高了现场作业效率。
在自动化程度方面，仪器采用全数字技术，实现测试过程的智能自动化，降低了人工操作带来的误差和劳动强度，同时全中文菜单与触控操作降低了使用门槛，便于操作人员快速掌握。
在测量稳定性方面，中频感应加热与PID控温相结合，使温度控制精确稳定；交流电源采用AC-DC-AC转换方式，有效抵御市电波动影响；内部标准电容器采用SF6充气结构，不受环境温湿度影响，这些设计共同保证了测量结果的稳定性与可重复性。
在安全保护方面，仪器具备可靠的保护功能，当出现过压、过流、高压短路等情况时，能够迅速切断高压并发出警告信息；当温度传感器失效或未连接时，也会发出警告，提示操作人员及时处理，提高了使用的过程的安全性。
此外，仪器自带实时时钟和空电极杯校准功能。空电极杯校准能够通过测量空电极杯的电容量和介质损耗因数，判断空电极杯的清洗和装配状况，校准数据自动保存，有利于相对电容率和直流电阻率的精确计算，帮助操作人员从源头上保障测量质量。
在选购绝缘油介损电阻率综合测试仪时，使用单位应结合自身的检测任务和现场条件进行考虑。应当重点关注测量范围与精度是否满足检测要求，温度控制范围与精度是否符合相关标准的规定，以及操作界面的易用性等因素。
还应考察仪器的保护功能是否可靠、配套油杯等附件是否齐全、售后服务与技术支持是否有保障。对于需要频繁现场检测的单位，仪器的体积、重量和便携性也是需要综合权衡的因素。
建议在采购前充分了解仪器的技术资料与检测能力，必要时进行样机试用，以确认其性能满足实际需要，再作出选购决定。
对于使用单位而言，仪器投入使用后还应注意建立相应的台账，记录每次检测的时间、样品、结果和维护情况，便于后续的数据分析与设备状态跟踪，也便于发现仪器长期运行的规律和潜在问题。
仪器属于用于绝缘油检测的计量器具，使用单位应关注其计量性能和定期检定要求，按相关规定对仪器进行校准或送检，确保测量数据的准确性和可追溯性，这也是油务检测工作规范化的要求之一。
为保证绝缘油介损电阻率综合测试仪GDAT-C1长期稳定运行，日常维护与保养不可忽视。每次试验结束后，应及时清洗测量油杯，去除残留油样与杂质，保持电极表面清洁，防止残留物对后续测量造成影响。
仪器应放置在干燥、清洁的环境中，避免灰尘、油污和潮气侵入机体。长期不使用时，应妥善包装存放，并定期通电检查，防止电子元器件受潮损坏。
对于温控系统、电源等关键部件，应按说明书要求定期检查其工作状态。发现仪器出现异常、测量结果明显偏差或保护功能动作异常时，应及时联系专业技术人员进行检查处理，不要自行拆解修理，以免影响仪器性能。
维护过程中还应做好记录，对每次清洗、检查和维护的情况进行登记，及时掌握油杯、温控部件等易损件的工作状态，做到预防为主、问题早发现、早处理。
在仪器使用过程中，操作人员可能会遇到一些常见问题。例如，测量结果不稳定时，应检查油杯是否清洗干净、电极是否装配到位、油样是否均匀，以及试验温度是否稳定到设定值。
若仪器出现警告信息，应及时根据提示内容排查原因。当出现过压、过流或高压短路警告时，应检查试验回路连接是否正确、油样是否存在异常；当出现温度传感器失效或未连接警告时，应检查温度传感器的连接状态。
当测量环境和温度超出使用条件范围或湿度过大时，也可能影响仪器正常工作，此时应改善试验场所的环境条件后再进行测量。遇到无法自行解决的问题，建议及时咨询仪器供应方或专业技术人员，在指导下进行处理。
需要提醒的是，当测量数据与以往结果出现明显差异时，不宜急于判定油样异常，而应先核查试验条件、油杯状态和操作过程是否一致，必要时复测确认，以排除测量环节的影响，确保判断依据真实可靠。
在长期监测中，操作人员可以将历次测量结果作对比，观察绝缘油介损与电阻率随运行时间的变化趋势。通过趋势变化分析，往往能比单次数据更早地发现绝缘性能的缓慢劣化，为合理的安排检修计划提供参考。
